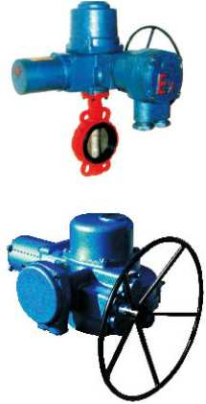

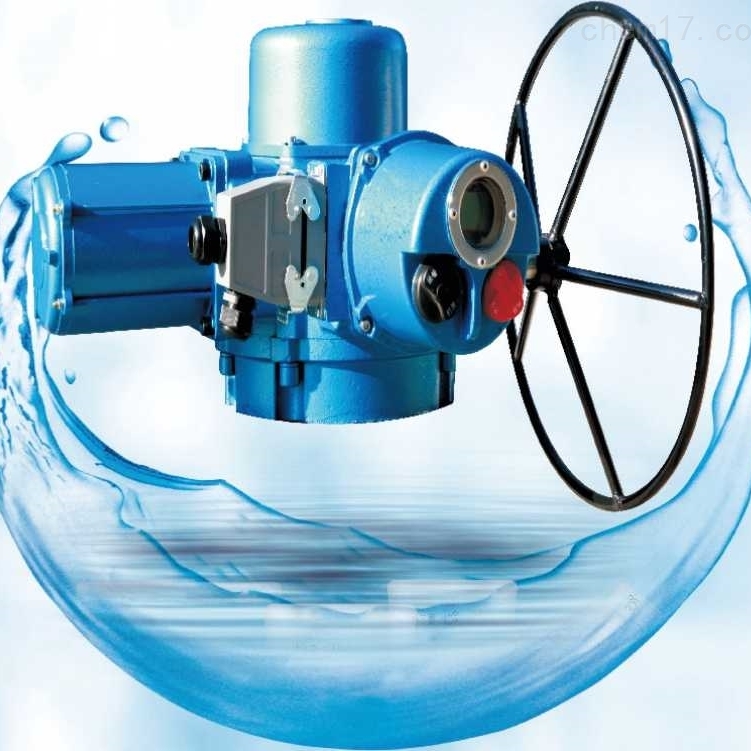

QC型部分回转陶门电动装置

简要描述：QC型部分回转陶门电动装置适用于中小通径的蝶阀、球阀等作角行程的阀门及类似设备。是一款功能全面、适应环境广的电动装置。

产品型号：
厂商性质：生产厂家
更新时间：2025-08-04
访问量： 5533

产品咨询联系我们

产品分类

Product Category

罗托克电动执行器

QH电动执行机构多回转执行机构 ZT系列电动执行器开关型执行器调节型执行器智能一体化执行器直行程电动执行器角行程电动执行器电动装置 QT系列电动执行器气动执行器智能型执行器 BIQ系列电动执行器电动头多转式电动执行器防爆电动执行器 DKJ系列电动执行器 DZW系列电动执行器罗托克执行机构执行器引进型系列 IQM系列电动执行器 IQT系列电动执行器 IQ系列电动执行器
查看全部产品

详细介绍

功能简介：QC型部分回转陶门电动装置适用于中小通径的蝶阀、球阀等作角行程的阀门及类似设备。是一款功能全面、适应环境广的电动装置。

■1,一件式修动结构设计

当输出转矩达到5000Nm时，仍保持减速睥置于同f 密封外壳内，无需另外增加蜗杆蜗轮或圆柱齿轮减速器。因而QC系列具有更高的可靠性和密封性能。并显而易见的具有更小更签凑的疗佛。

■2. QC系列阀门执彳亍机舰能全面

QC型部分回转陶门电动装置适用于开关二位式及位置调节式两种工作制，并有务种机型可供选择：标准型、整体型、智能型等。

QC系列阀门执行睥的电动和手动操作实现自动切换，没有离合器及切换手柄。手动操作时，只需按照阀门运行方向转动手轮即可。甚至在电机旗专时，仍可以车詞手轮而不会发生危险.

QC系列阀门电动装置分有基本型和整体型两种基础机型，备机型 8斜市准配置/功能外均提供诸务备选功能。

QC系列阀门电动装置采用阀门专用三相鼠笼式异步电机，具有起动力矩大，惯性小的特点。

■ 1.电机采用F级绝缘。

■2采用821作制，连续运转时间不高于10分钟，两次起动间隔为运行时间的2-3^_o

■3工作频率适合在50次/分钟，用于位置调节操作时，工作频率不超过500次/小时。

•输出转矩：100-10000N.m

•可选电源：AC380V

*防护等级：IP65

•控制方式：开关型整体型智能型防爆型

，防爆等级：dHBT4

外形尺寸图及参教表

QC1-QC4（含整体型及智能型）规*8

他号	型号规格	输出转矩（N.m ）	输出转速（r/min ）	最掉杆直径（mm ）	功率（W	电机额定电流（A ）	手动速比	净重I ka 1
QC1	QC10-1	100	1	0 24	3i2i	0.3	88	34-36
	QC20-1	200	1		60	0.48
	QC30-1	300	1		90	0.54
QC2	QC60-1	600	1	0 43	180	0.86	74	52-56
	QC90-1	900	1		180	0.86
	QC120-1	1200	1		370	1.16
	QC150-1	1500	1		550	1.75
QC3	QC250-0.5	2500	0.5	中55	550	1.75	67	94-100
QC3	QC500-0.5	5000	0.5	中55	750	2.00	67	94-100
QC4	QC800-0.2	8000	0.2	O 85	1100	2.8	1&4	203
QC4	QC 1000-0.2	10000	0.2	O 85	1100	2.8	1&4	203

环境保护性能（户外型）：IP65 {GB4208-84 }

环境温度:或0~40。C

QC1~3晉通型

电源：三相交流380V, 50Hz 安装方式：任意位置安装

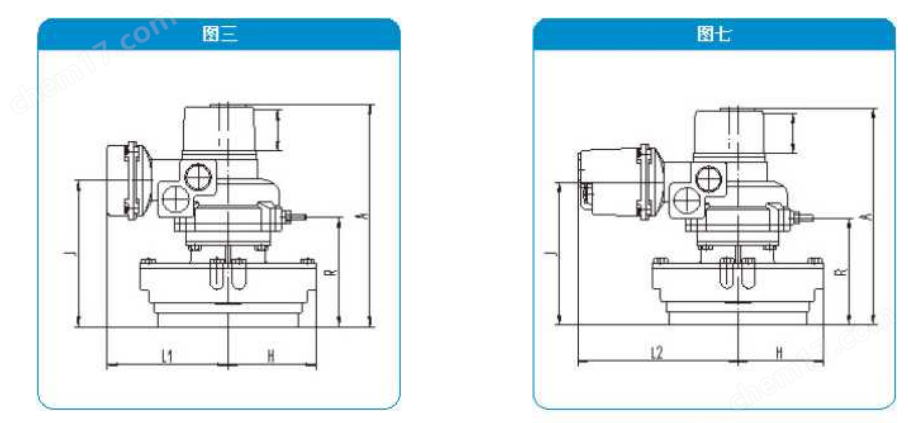

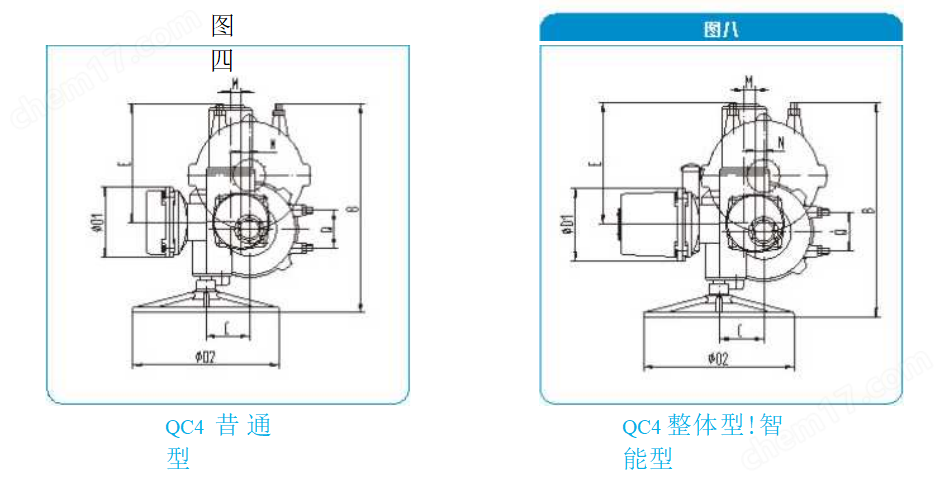

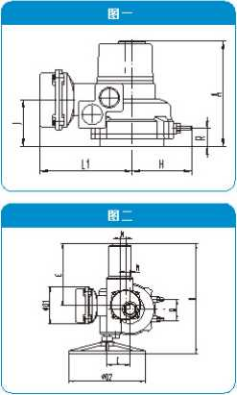

QC1 -QC4（含整体型及智能型）外形尺寸

QC1	250	436	79	166	30G	269	110	&2	224	344	22	0	70	39
QC2	2B7	554	110	166	40G	330	156	111	265	385	2B	20	110	49
QC3	330	660	140	166	50G	352	185	152	295	415	45	22.5	150	90
QC4	585	680	140	166	50G	412	185	375	295	415	45	22.5	150	313

注：*连接盘变化此数值可能变动.卄不同功率电机，此数值会变动L取决于扉雙的调整位置。

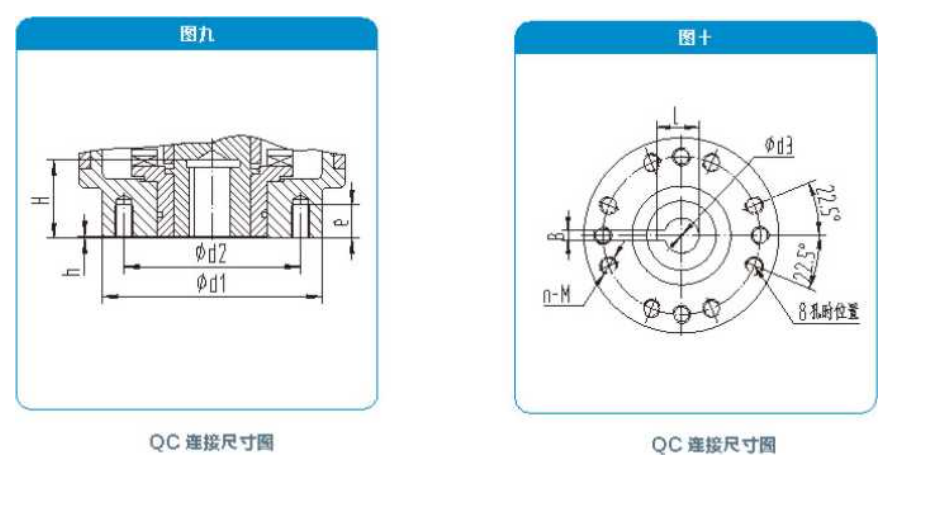

QC1 -QC4（含整体型及智能型）安装尺寸

I机鮪	型号规格	①d1	■3 d2	Od3	H	^h I ^e I ⁿ I ^M I					L
QC1	QC10-1	77	57	128	55	1	10	4	MS	3	14.2
	QC20-1	32	70	19.05	55	1	20	4	傩	5	21.4
	QC30-1	115	S3	22.2	55	1	20	4	M12	5	24.5
QC2	QC60-1	115	S3	28.6	70	1	25	4	M12	8	31.9
	QC90-1	140	108	31.7	70	1	26	4	M12	8	35
	QC120-1	197	159	33.34	70	1	26	4	M18	10	35
	QC150-1	137	159		70	1	26	4	M18	10	35
QC3	QC250-0.5	137	159	41.15	102	2	40	4	M18	10	44.4
QC3	QC500-0.5	275	216	50l8	102	2	40	4	M20	16	55.2
QC4	QC800-0.2	300	254	55.2	HU	3	40	8	M16	2-16	64
QC4	QC 1000-0.2	300	254	55.2	80	3	40	8	M16	2-16	64

注：此尺寸是我袤司鞋荐的安装尺寸
